LN2-40.5/1250/1600/2000/2500A-35kV户内手车SF6高压六氟化硫断路器

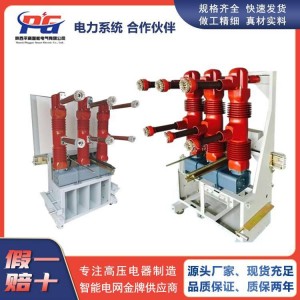

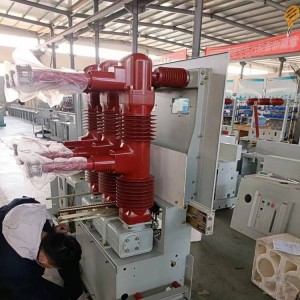

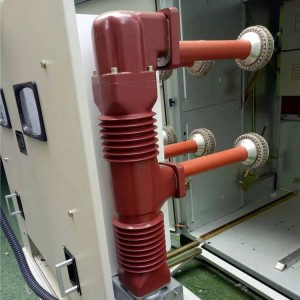

陕西平高智能电气有限公司从西高所引进开发了KYN61-40.5型柜配ZN85-40.5型真空断路器，为使该柜型有多种方案，陕西平高智能电气有限公司将现在生产的LN2-40.5型SF6断路器配3AF型弹操机构也配入该柜型中，以适应市场需要。根据KYN61-40.5柜型对手车进行设计，对断路器本体相间中心距改为30MM，上下接线中心距改为400MM，触臂硫化唤氧树脂以增加绝缘，触头为圆形梅花触头。鉴于SF6断路器结构所限，手车锁车部位增高了170MM，生产厂将柜锁车孔上移即可，其他尺寸不变，如：断路器相间，上下触臂中心距，手车推进机构，手车挑帘，手车轮距，二次插头位置等相关尺寸与ZN85-40.5真空断路器手车尺寸完全一致。达到了一个柜型，两种手车都可配用。手车触臂硫化环氧树脂，断路器外绝缘筒为环氧树脂浇注结构后，满足正常条件下的空气距离和爬距要求，并有效地减小了手车体积。操动机构采用了西门子技术的3AF型弹簧机构，与断路器紧靠，其结构较紧凑，输出特性与断路器要求配合良好。SF6断路器手车总体布局合理，美观，简洁，体积小巧轻快，操作灵活，配有机械连锁，适用于多种场合运行。

35KV户内六氟化硫断路器LN2-40.5是交流50Hz三相系统中的户内装置。可供工矿企业、发电厂及变电所作保护和控制电气设备之用。并可用于频繁作场所，也可作为联络短路器的切合电容器组断路器。

LN2-35Ⅰ、Ⅱ、Ⅲ型配用CT10型弹簧操动机构（交、直流两用）或CDⅢ电磁操动机构

2使用环境条件

2.1 环境温度不高于+40℃，不低于-10℃

2.2 海拔不超过1000m

2.3 相对湿度不大于90％（+20℃）

2.4 没有火险、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

3 技术参数

LN2-35Ⅰ、Ⅱ、Ⅲ型断路器符合GB1984-2003《交流高压断路器》标准、ZBK43001-88《高压六氟化硫断路器通用技术条件》和IEC有关标准的规定。
